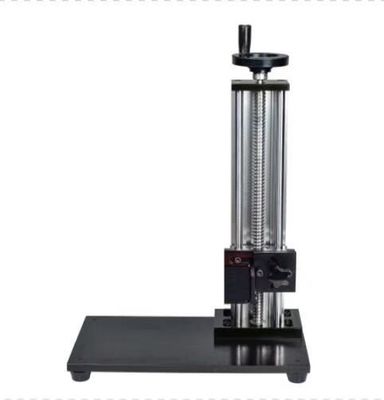

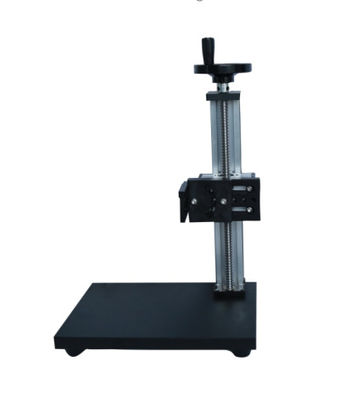

Pürüzlülük Test Platformu (Dökme Demir) JH-200

1 Genel Bakış:

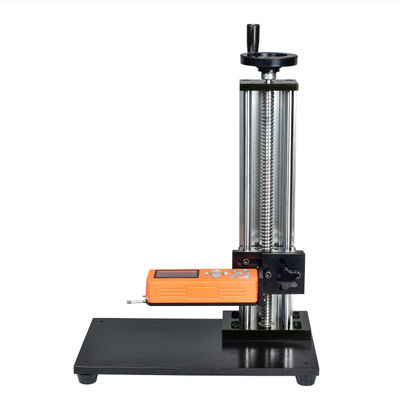

Pürüzlülük ölçer platformu, taşınabilir pürüzlülük ölçüm cihazının ana aksesuarlarından biridir.Çeşitli ev tipi pürüzlülük ölçerler TR200, TR210, NDT150, vb. için uygundur ve bunun için kolayca ayarlanabilen yüksek hassasiyetli bir ölçüm platformu ve kolon kaldırma sistemi sağlar. Cihazın ayarlanması, cihazın çalışma zorluğunu büyük ölçüde azaltacaktır. enstrüman, özellikle yüksek hassasiyetli parçaları ölçerken, etki daha belirgin olacaktır.Bu ürün, diğer üreticilerin (yabancı üreticiler dahil) pürüzlülük ölçüm cihazlarını kullanan kullanıcılar için de uygundur, ancak özel bir bağlantı parçasının özelleştirilmesi gerekir.Tabii ki, başka amaçlar için özel kullanıcılar hariç tutulmaz.Özel sensörler için, karmaşık ve hassas ayarlamalar yapmak için bu aksesuar seti kullanılmalıdır..

2. Her bölümün adı:

Şekil 1 Her bileşenin adı

3. Bağlantı plakası boyutu:

şekil 2

4. Bakım:

1. Sık temizlik ve pas önleme;

2. Taşıyıcıyı yanlara doğru zorla hareket ettirmeyin;

3. Hareket ederken kolonu doğrudan hareket ettirmeyin, kolonun gevşemesini ve konumlandırma hatalarını önlemek için platformu hareket ettirin.

5.Teknik parametreler:

1. Kaldırma yüksekliği: 200 ± 1 mm;

2. Dönüş hatası: volanın 1/6 dönüşünden fazla değil;

3. Ölçüm platformu boyutu: 260mm×180mm×20mm.

Özellikler: Kolon kaldırma ve geri dönüş vuruş farkı çok küçüktür, kolon kaldırma hafif ve esnektir, konumlandırma doğruluğu doğru ve güvenilirdir

6.Standart konfigürasyon:

Açıklamalar: Çeşitli üreticilerin çeşitli pürüzlülük ölçüm aletlerine uyacak şekilde çeşitli özelleştirme gereksinimleri sağlanabilir.
