10kgf Mikro Sertlik Test Cihazı

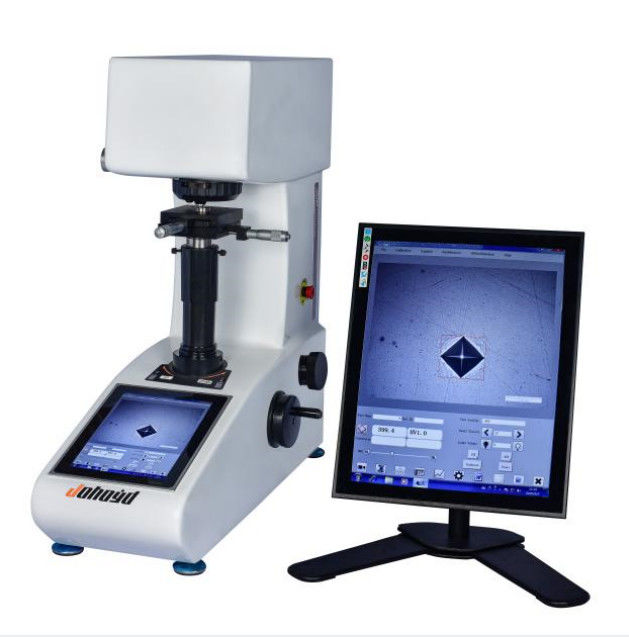

PC'de Otomatik Ölçüm için Entegre Akıllı Görsel Sertlik Test Cihazı PCHVT-10Z

Entegre akıllı görsel sertlik test cihazı, yalnızca dokunmatik bir tablet bilgisayar çalıştırmanız gerekir, ölçümü almak kolaydır!Ve test için gereken tüm parametreler doğrudan bilgisayarda seçilebilir, değiştirilebilir ve analiz edilebilir.PC terminali, sertlik test cihazının mekanik hareketinin kontrolünü gerçekleştirmek için iletişim protokolü aracılığıyla sertlik test cihazı ile seri olarak bağlanır.Şunları gerçekleştirebilir: otomatik çok işlevli kule, objektif lens ve girinti otomatik tanımlama, otomatik yükleme, otomatik yük koruma, otomatik boşaltma, ışık parlaklığı.Yerleşik CCD ölçüm ve toplama sistemini bağlayarak, PC'de gerçek zamanlı olarak net girinti görüntüsü dinamiklerini görüntüleyebilir ve ayrıca sertlik değerini otomatik olarak ölçmek için girintiyi doğrudan kilitleyebilir, test verilerini otomatik olarak kaydedebilir ve bir rapor oluşturabilir. .İşlem, insan ölçüm hatalarını ortadan kaldırarak çok basit ve hızlıdır.Platform olarak tablet bilgisayar ile entegre akıllı görsel sertlik test cihazı, İnternet üzerinden daha fazla uygulama işlevini genişletebilir ve ayrıca harici monitörlere, yazıcılara ve diğer ekipmanlara bağlanabilir.Yandan hareketli kaldırma vidası, sonsuz dişli yapısını benimser ve şanzıman stabildir.

1. Endüstriyel tablet bilgisayar entegrasyonu, USB genişletme

2. En son Windows işletim sistemi I7 işlemci ile donatılmıştır

3. Dahili CCD görüntü otomatik ölçüm sistemi

4. Girinti ve otomatik sertlik ölçümünün görsel gösterimi

5. Ölçüm verilerini otomatik olarak kaydedin, sertlik-derinlik eğrisi oluşturun ve bir WORD dosyası olarak kaydedin

Makine bir Vickers otomatik ölçüm kontrol sistemi ile donatılmıştır: her yük ve okunan her girinti ile ardışık deneyler yapabilir.Kullanışlı ccd kamera, yüksek ölçüm doğruluğuna sahip olan ve manuel ölçüm hatalarını önleyen girintiyi doğrudan ekran üzerinde gözlemlemek ve ölçmek için kullanılır.Test koşullarının ayarlanması için, görüntü sonuçları vb. çalıştırılabilir ve net ve hızlı bir şekilde görüntülenebilir.Ölçüm kontrol yazılımı sayesinde, tek nokta ölçümü gerçekleştirmek için yerleşik bilgisayarda kolayca çalıştırılabilir.Çok noktalı ölçüm rastgele ölçülebilir, istatistiksel ölçüm verileri ve iki veya çok noktalı ölçüm noktaları arasındaki mesafe, X veya Y boyunca sızıntı derinliği ölçümü için isteğe bağlı olarak ayarlanabilir İki yönlü ölçüm, istatistiksel ölçüm verileri, sertleştirilmiş otomatik hesaplama Kullanıcı tarafından girilen karar değerine göre katman derinliği.İstatistiksel hesaplama, dönüştürme, eğri yargısını görüntüleme, vb. Ölçülen parçanın uzunluğu kaydedilebilir ve yazdırılabilir.

Yazılım özellikleri:

1. Sertlik test cihazı kontrolü: Sistem, objektif lensi döndürme, yükleme, tutma süresinin ayarlanması, ışığın parlaklığının ayarlanması ve test kuvvetinin geri bildiriminin ayarlanması gibi sertlik test cihazının çalışmasını kontrol etmek için seri iletişim sağlar;

2. Otomatik ölçüm: sistem girintiyi otomatik olarak ölçer ve otomatik olarak sertleşme eğrisini çizer, istatistiksel sonuçları günceller, vb.;

3. Manuel ölçüm: Sistem, dört noktalı ölçüm ve çapraz ölçüm dahil olmak üzere manuel ölçüm sağlar;

4. Sertlik değeri dönüştürme, düzeltme ve etkin doğrulama: Sistem, ölçülen mikro Vickers sertlik değerini aynı anda HB, HR, vb. gibi diğer sertlik ölçeklerine dönüştürebilir;küresel silindirik numunenin ölçülen değerini düzeltebilir;Numunenin ölçülen değerinin etkin bir şekilde doğrulanması;

5. Veri istatistikleri: Ölçülen sertliğin ortalama değerini, varyansını, Cp, Cpk ve diğer istatistiksel değerlerini otomatik olarak hesaplar ve isteğe bağlı olarak otomatik olarak kaydedebilir;

6. Veri depolama: tek ölçüm verileri ve görüntüleri daha sonra geri çağırmak üzere bir dosyaya kaydedilebilir ve otomatik olarak kaydedilebilir;

7. Test raporu: Otomatik olarak WORD veya EXCEL belge raporu oluşturun;kullanıcılar rapor biçimini özelleştirebilir;standart format, her bir sertlik ölçüm değerini, istatistiksel değeri, girinti görüntüsünü ve sertleşme eğrisini vb. içerir;

8. Knoop sertliği: Knoop sertlik ölçümüne ayarlanabilir;

9. Kırılma tokluğu: girinti kırılma tokluğunu ölçmek için ayarlanabilir;

10. Diğer işlevler: görüntü çekimi, kalibrasyon, görüntü işleme, geometrik ölçüm, belge etiketleme, albüm yönetimi ve sabit büyütmeli yazdırma vb. dahil olmak üzere mikroskobik görüntü işleme ve ölçüm sisteminin tüm işlevleri;

Makinenin ana fonksiyonları ve özellikleri:

1. Üst düzey optik mühendisleri tarafından tasarlanan optik sistem, yalnızca net görüntülere sahip olmakla kalmaz, aynı zamanda ayarlanabilir parlaklık, rahat görüş ve uzun süreli çalışmadan sonra yorulması kolay olmayan basit bir mikroskop olarak da kullanılabilir;

2. Dahili PC, sertlik değerini görsel olarak görüntüleyebilir, sertliği dönüştürebilir, test yöntemi, test kuvveti, parlaklık, tutma süresi, ölçüm süreleri, istatistiksel veriler, üst ve alt limit ölçüm aralığı, test süresi ve diğer test prosedürleri sezgiseldir ve temiz;

3. Ayarlanabilir optik sistem parlaklığı aralığı: 0-100;

4. Test raporu verilerinin sınırsız depolanması;

5. Test kuvveti birimi, karşılıklı dönüştürme için manuel olarak seçilebilir, dönüştürme birimi: (Kgf, N)

6. Eşzamanlı görüntüleme: maksimum değer, minimum değer, ortalama değer, maksimum hata vb.

7. Ölçek dönüştürülebilir ve değiştirilebilir: ulusal standart, Amerikan standardı ve uluslararası standart, toplam 18 ölçüm ölçeği dönüştürülebilir: HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HR15N , HR30N, HR45N, HR15T, HR30T, HR45T, HV, HK, HBW;

8. Her iki objektif lens de sertliği doğrudan ölçebilir,

9. Üst ve alt limit ölçüm aralığı, ana ölçüm arayüzünde ayarlanabilir ve görüntülenebilir;

10. Ölçüm ölçeği HK Knoop sertliğine dönüştürülebilir;

11. İşletim sistemi Çince ve İngilizce arasında dönüştürülebilir;

12. Yerleşik ölçüm sistemi, sertlik değerini otomatik olarak ölçebilir;

13. Dökme alüminyum kabuk, bir kez oluşturulduktan sonra sabit ve deforme olmayan bir yapıya sahiptir, saf beyaz araba boyası yüksek dereceli, güçlü çizilme direncine sahiptir ve uzun yıllar kullanıldıktan sonra hala yeni gibi parlaktır;

14. Firmamız kendi geliştirdiği tasarım, üretim ve işleme yeteneğine sahiptir.Makinelerimiz ömür boyu parça değiştirme ve bakım yükseltme hizmetleri sağlar;

Ana amaç ve uygulama kapsamı:

1. Çelik, demir dışı metaller, metal folyo, semente karbür, metal levha, mikro yapı

2. Karbürleme, nitrürleme ve karbonsuzlaştırma tabakası, yüzey sertleştirme tabakası, galvanik tabaka, kaplama

3. Cam, gofret,
